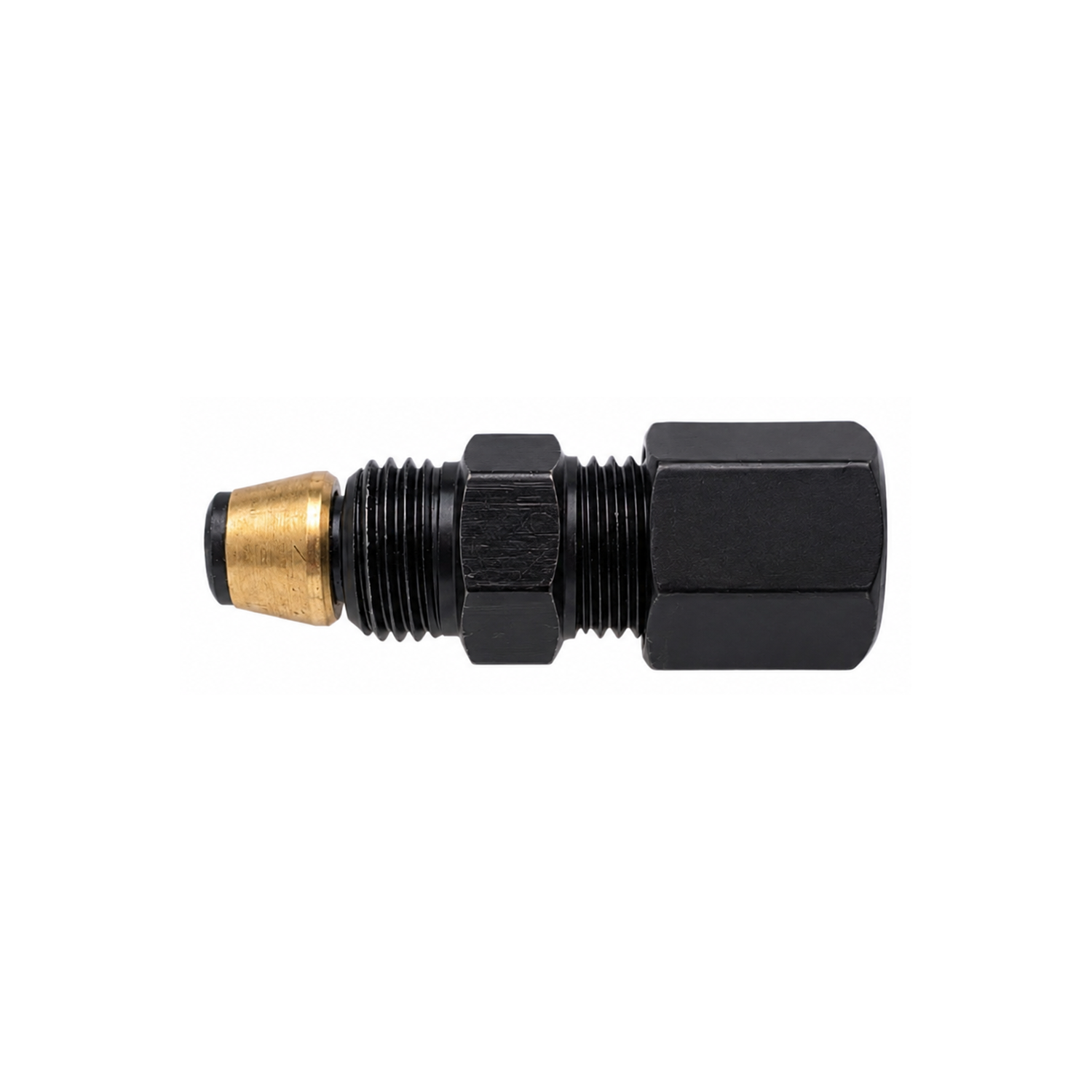

Обратный фитинг чернёный, M10×1

M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.

Серии фитингов с врезным кольцом по DIN 2353 (ISO 8434-1): LL — очень лёгкая, L — лёгкая, S — тяжёлая. Для большинства представленных фитингов под трубку ⌀6 серия LL рассчитана на 100 бар, серия L — на 315 бар. Рабочее давление проверяют по конкретному артикулу. Корпус и гайка серии L крупнее, поэтому размер под ключ 14 мм вместо 12.

Кольцо под накидной гайкой фитинга. При затяжке оно врезается в наружную поверхность трубки, уплотняет соединение и удерживает трубку. Соединение разборное, но обжатое кольцо остаётся на трубке: при повторной сборке его ставят на ту же трубку, новую трубку собирают с новым кольцом.

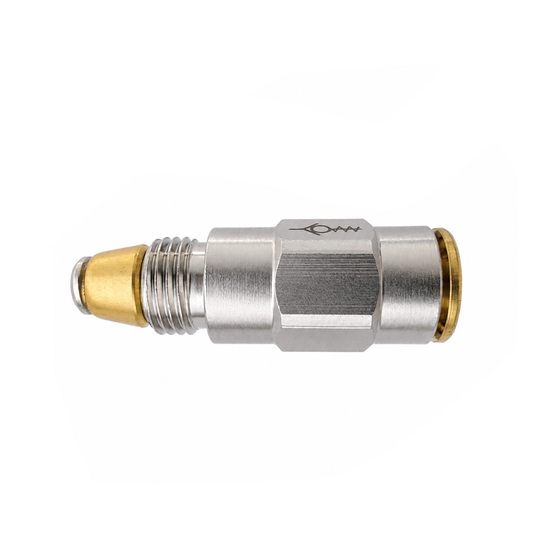

Подпружиненный клапан внутри фитинга: пропускает смазку к точке и не даёт ей уйти обратно. Для распределителей PFBV/S и PFM производитель указывает фитинги с обратным клапаном.

Размер шестигранника под гаечный ключ. Два числа через дробь, например 11/12, — два шестигранника: на корпусе и на накидной гайке.

Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.

Серии прогрессивных распределителей производителя. PFBS — блочный: корпус изготовлен из цельного металлического блока, 0,2 см³ на выход, до 350 бар; присоединения подбирают по конкретному исполнению блока. PFM и PFMS — модульные: собираются из дозирующих секций, рассчитаны на 250 бар; PFMS меньше по размерам. Заглушки и фитинги для этих серий разные — совместимость указана в таблицах.
