Прогрессивные системы · 37-2005-001 · Чертёж
Системы смазки · чертёж

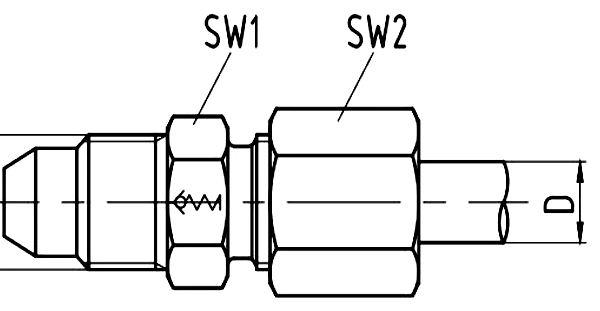

Чертёж 37-2005-001
Обратный фитинг чернёный, M10×1
Обратный фитинг, серия 37-2005
Артикул37-2005-001
Размерымм, справочные
Machinery's · machinerys.ru04.09.2026
| ОбозначениеОбозн. | Что это | ЗначениеЗнач. |
|---|---|---|
| d1 | резьба | M10×1 |
| D | диаметр трубки, мм | 6 |
| SW1 | ключ 1, мм | 11 |
| SW2 | ключ 2, мм | 12 |
Обозначения на чертеже относятся ко всей серии; значения для этого артикула — в таблице размеров.
