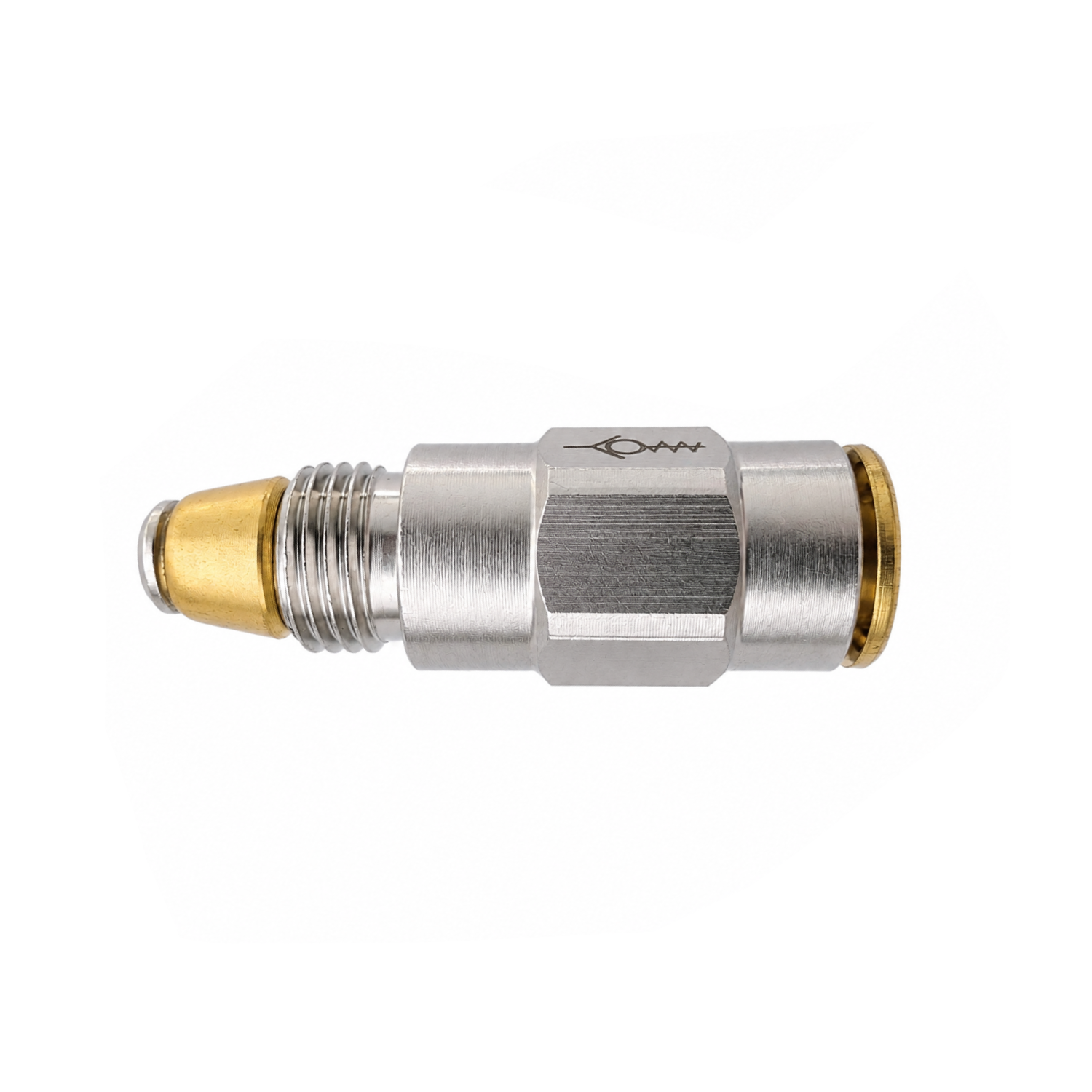

Обратный фитинг push-in, коническая резьба M10×1

Name: 32-4003-002 — Обратный фитинг push-in, коническая резьба M10×1
SKU: 32-4003-002

Артикул: 32-4003-002

Обратный фитинг push-in, M10×1 32-4003-002

Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.

Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.

Чертёж с размерамиразмеры и присоединения

Оплата только по счёту
Цены указаны с НДС.

Цена по запросуНаличие уточняется

Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.

Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.

Характеристики

Для распределителей	PFBV/S
Резьба	M10×1 коническая
Крепление трубки	push-in
Трубка, ⌀ мм	6
Рабочее давление, бар	150
Ключ, мм	12

По документации производителя. Прочерк — параметр не указан.

Инженерная справка по изделию

Что означают параметры 7

Рабочее давление, бар: Наибольшее давление, при котором изделие работает длительно. 1 бар = 0,1 МПа ≈ 1,02 кгс/см². Трубки, шланги и фитинги подбирают с рабочим давлением не ниже того, которое может возникнуть в их линии.
Резьбы M, R и G: M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
Push-in: Быстросъёмное присоединение: трубку вставляют в цангу фитинга до упора, без кольца и ключа. У фитингов push-in этого раздела рабочее давление 150 бар.
Обратный клапан в фитинге: Подпружиненный клапан внутри фитинга: пропускает смазку к точке и не даёт ей уйти обратно. Для распределителей PFBV/S и PFM производитель указывает фитинги с обратным клапаном.
Размер под ключ, мм: Размер шестигранника под гаечный ключ. Два числа через дробь, например 11/12, — два шестигранника: на корпусе и на накидной гайке.
Диаметр трубки, ⌀ мм: Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.
PFBS, PFM, PFMS: Серии прогрессивных распределителей производителя. PFBS — блочный: корпус изготовлен из цельного металлического блока, 0,2 см³ на выход, до 350 бар; присоединения подбирают по конкретному исполнению блока. PFM и PFMS — модульные: собираются из дозирующих секций, рассчитаны на 250 бар; PFMS меньше по размерам. Заглушки и фитинги для этих серий разные — совместимость указана в таблицах.

Когда берут именно этот

Обратный фитинг с присоединением push-in: трубка ⌀6 вставляется без ключа, рабочее давление 150 бар. По каталогу производителя — для распределителей PFBV/S.

Особенности группы «Обратные фитинги»

Фитинги со встроенным обратным клапаном: пропускают смазку к точке и не дают ей уйти обратно. Совместимость по каталогу производителя указана в таблице: для распределителей PFBV/S — 37-2005-001 и 32-4003-002, для PFM — 37-2005-006 с конической резьбой. Различаются присоединением трубки.

Соседние исполнения

Чертёж	Артикул	Исполнение	Когда подходит

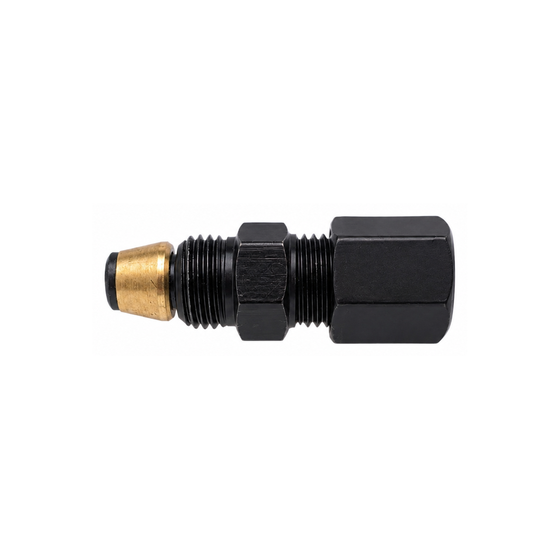

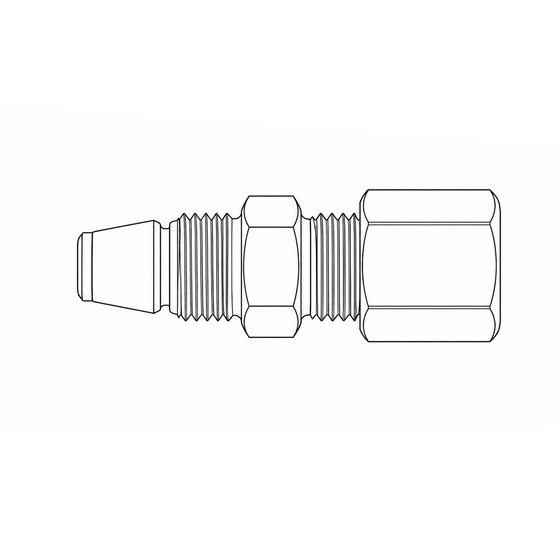

	37-2005-001	чернёный, M10×1	Обратный фитинг под трубку ⌀6 с врезным кольцом серии LL, цилиндрическая резьба M10×1. Сталь оцинкованная, чернёная. По каталогу производителя — для распределителей PFBV/S.

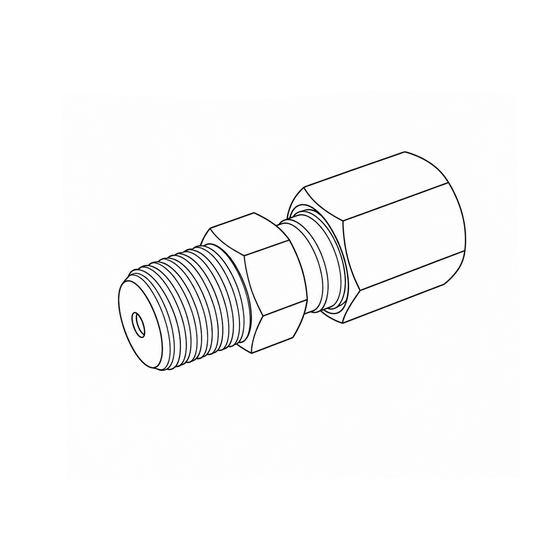

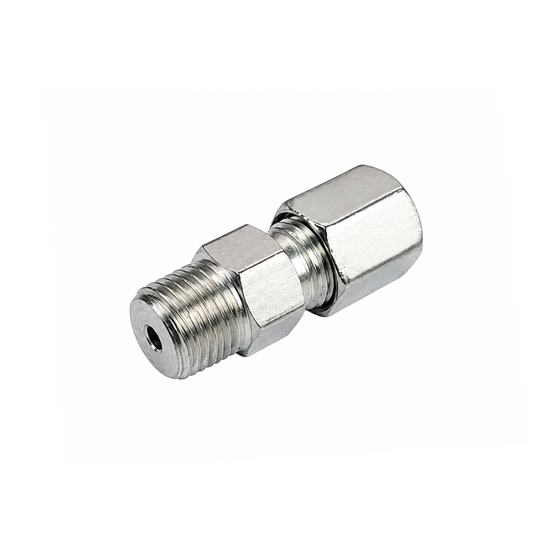

	37-2005-006	оцинкованный, M10×1 коническая	Обратный фитинг под трубку ⌀6 с врезным кольцом серии LL, коническая резьба M10×1. Сталь оцинкованная. По каталогу производителя — для распределителей PFM.
