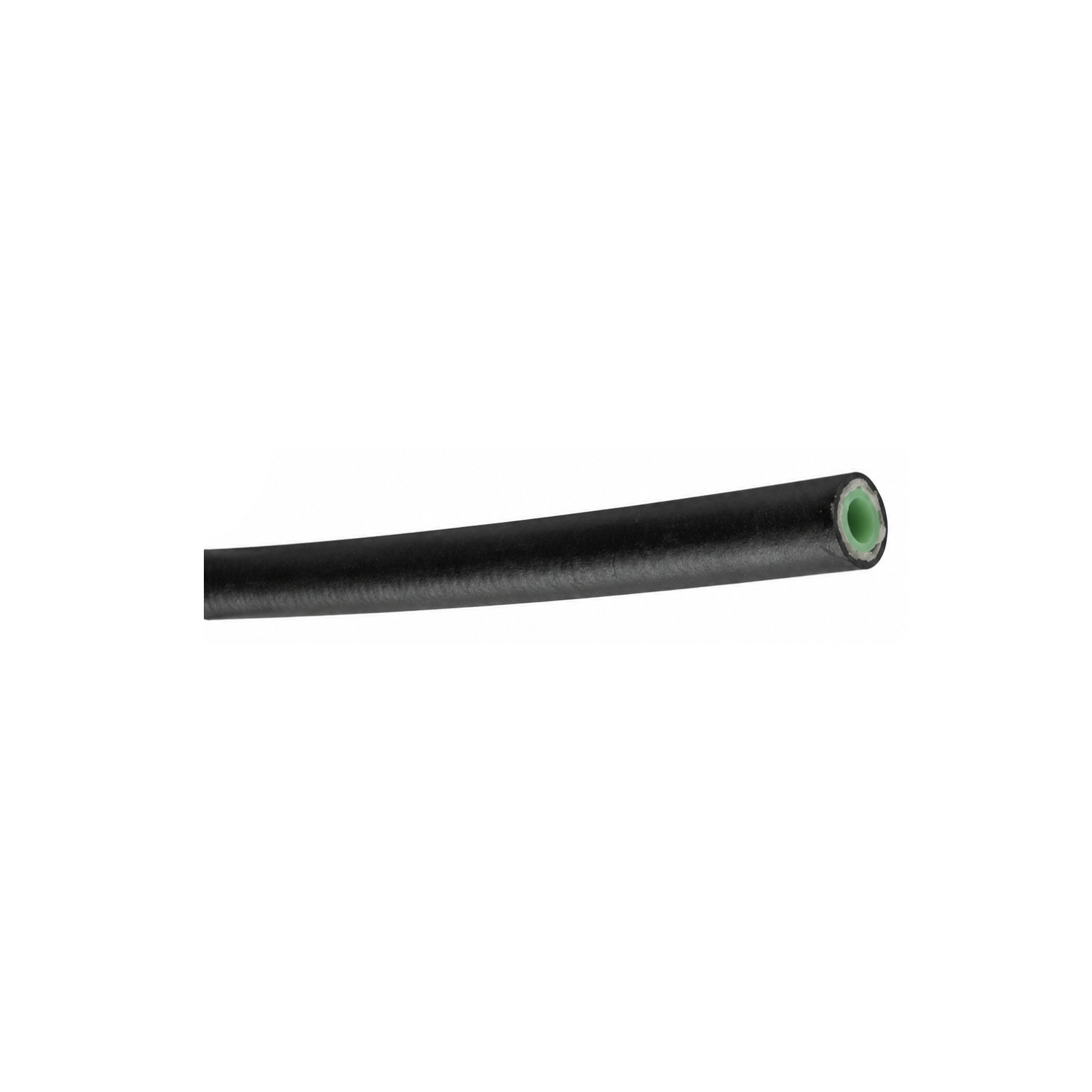

Шланг высокого давления, ⌀8,8 × 4,1

Name: 43-6001-001 — Шланг высокого давления, ⌀8,8 × 4,1
SKU: 43-6001-001

Артикул: 43-6001-001

Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.

Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.

Размерыразмеры и присоединения

Оплата только по счёту
Цены указаны с НДС.

Цена по запросуНаличие уточняется

Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.

Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.

Характеристики

Конструкция	шланг в оплётке
Наружный диаметр, мм	8,8
Внутренний диаметр, мм	4,1
Рабочее давление, бар	уточняется
Разрывное давление, бар	840

Рабочее давление уточняется для выбранного исполнения перед заказом. Наружный диаметр — 8,8 мм, внутренний — 4,1 мм; разрывное давление — 840 бар.

По документации производителя. Прочерк — параметр не указан.

Инженерная справка по изделию

Что означают параметры 3

Рабочее давление, бар: Наибольшее давление, при котором изделие работает длительно. 1 бар = 0,1 МПа ≈ 1,02 кгс/см². Трубки, шланги и фитинги подбирают с рабочим давлением не ниже того, которое может возникнуть в их линии.
Разрывное давление, бар: Давление, при котором изделие разрушается. Работать при нём нельзя: разница между рабочим и разрывным давлением — запас прочности. У шланга 43-6001-001 рабочее давление уточняется по исполнению, разрывное — 840 бар.
Диаметр трубки, ⌀ мм: Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.

Когда берут именно этот

Шланг ⌀8,8 × 4,1 мм в оплётке: рабочее давление уточняется по исполнению, разрывное 840 бар. Концевая арматура — 33-1001-001 с ниппелем 33-2001-001 или 33-3001-001. Больший типоразмер у производителя — 43-6001-002, ⌀11,3 × 6,4 мм.

Особенности группы «Шланги и трубки»

Для шланга в оплётке рабочее давление уточняется по исполнению, разрывное — 840 бар; он гибкий и подходит для подвижных соединений. Полужёсткая трубка из полиамида PA12 (DIN 73378) рассчитана на 100 бар и ставится на неподвижных участках.

Соседние исполнения

Чертёж	Артикул	Исполнение	Когда подходит
	43-6002-001	⌀6 × 3, 100 бар	Полужёсткая трубка ⌀6 × 3 мм из PA12, рабочее давление 100 бар. Для неподвижных участков: постоянный изгиб полужёсткая трубка не держит.
