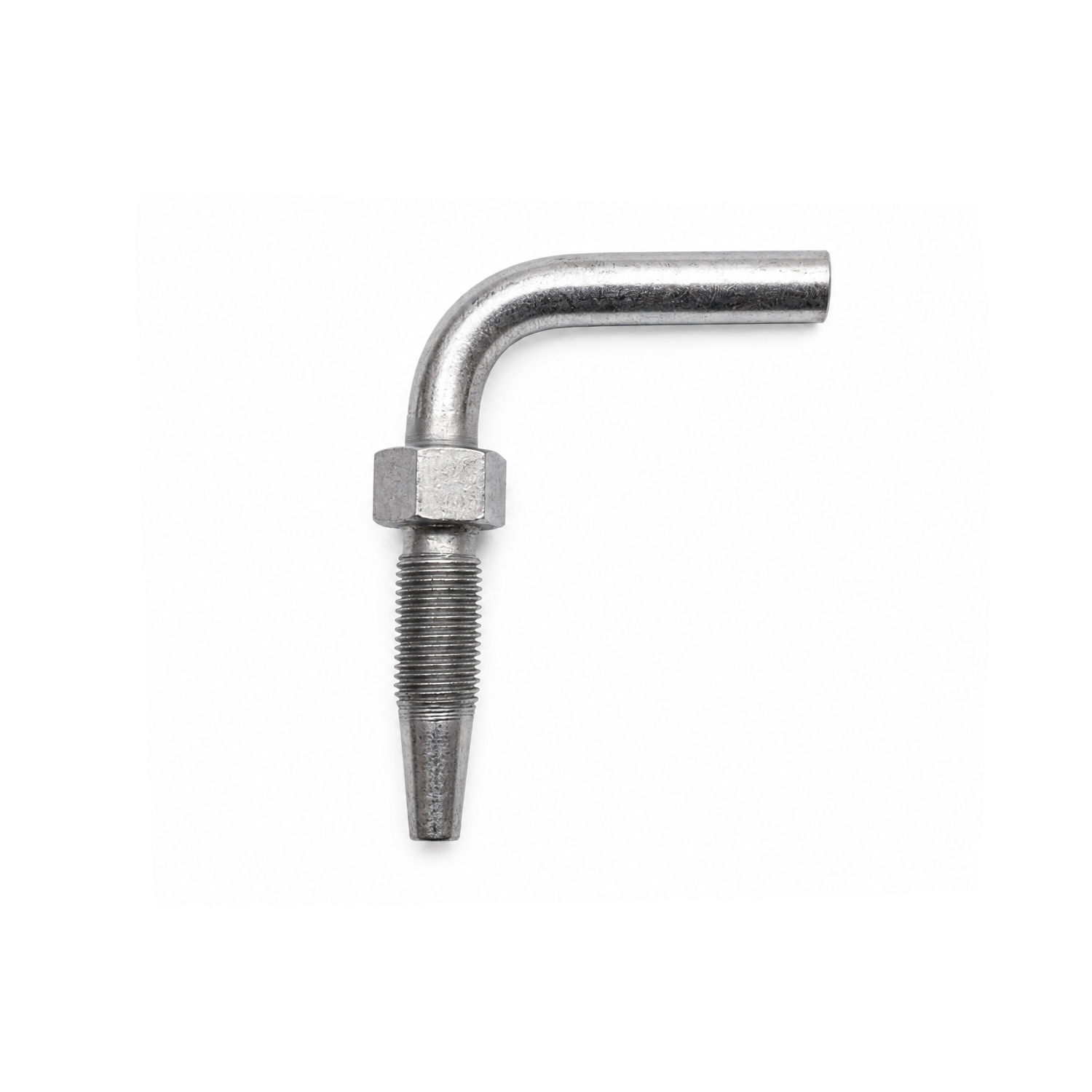

Ниппель шланга угловой 90°, ⌀6
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Деталь | ниппель 90° |
|---|---|
| Для шланга | 43-6001-001 |
| Присоединение, ⌀ мм | 6 |
| Ключ, мм | 10 |
| Длина, мм | 38 |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Размер под ключ, мм
Размер шестигранника под гаечный ключ. Два числа через дробь, например 11/12, — два шестигранника: на корпусе и на накидной гайке.
Когда берут именно этот
Угловой ниппель 90° с присоединительным диаметром ⌀6 мм: шланг сразу уходит вбок, без перегиба у присоединения.
Арматура для шланга 43-6001-001. На один конец шланга нужны втулка и ниппель: втулка обжимается на оплётку снаружи, ниппель входит в шланг изнутри. Присоединительный диаметр ниппелей — ⌀6 мм. Прямой ниппель — когда шланг продолжает ось присоединения, угловой 90° — когда шланг сразу уходит вбок.
Соседние исполнения
| Чертёж | Артикул | Исполнение | Когда подходит |
|---|---|---|---|
  | 33-1001-001 | втулка, ⌀8,8 × 4,1 | Обжимная втулка на конец шланга 43-6001-001. Ставится в паре с прямым ниппелем 33-2001-001 или угловым 33-3001-001. |
  | 33-2001-001 | ниппель прямой, ⌀6 | Прямой ниппель с присоединительным диаметром ⌀6 мм: шланг продолжает ось присоединения. |
