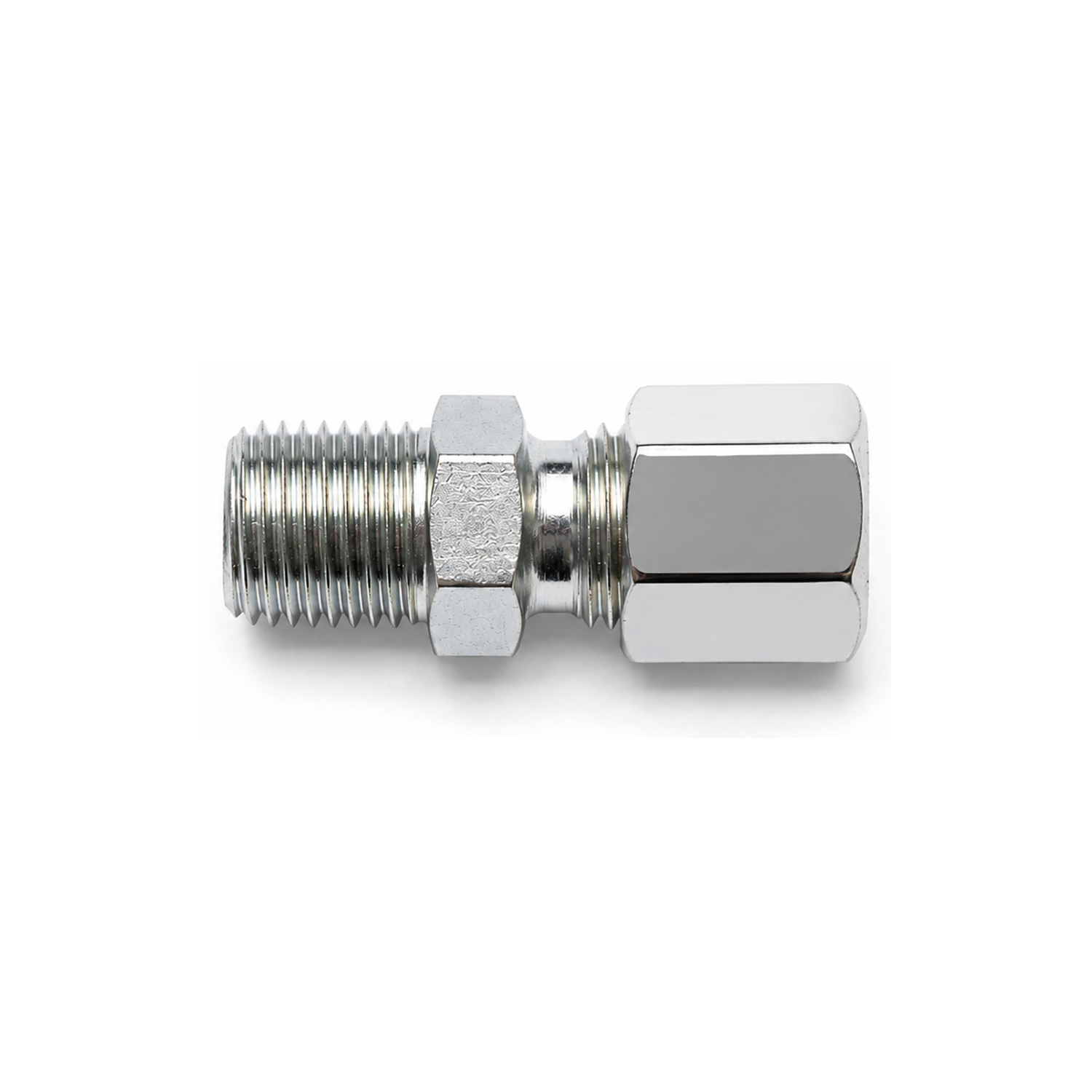

Прямой ввёртный фитинг, R1/8
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Резьба | R1/8 |
|---|---|
| Трубка, ⌀ мм | 6 |
| Серия | LL |
| Рабочее давление, бар | 100 |
| Ключ, мм | 12 |
| Длина резьбовой части, мм | 8 |
| Ключ корпуса, мм | 11 |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Рабочее давление, бар
Наибольшее давление, при котором изделие работает длительно. 1 бар = 0,1 МПа ≈ 1,02 кгс/см². Трубки, шланги и фитинги подбирают с рабочим давлением не ниже того, которое может возникнуть в их линии.
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- Серии LL и L
Серии фитингов с врезным кольцом по DIN 2353 (ISO 8434-1): LL — очень лёгкая, L — лёгкая, S — тяжёлая. Для большинства представленных фитингов под трубку ⌀6 серия LL рассчитана на 100 бар, серия L — на 315 бар. Рабочее давление проверяют по конкретному артикулу. Корпус и гайка серии L крупнее, поэтому размер под ключ 14 мм вместо 12.
- Врезное кольцо
Кольцо под накидной гайкой фитинга. При затяжке оно врезается в наружную поверхность трубки, уплотняет соединение и удерживает трубку. Соединение разборное, но обжатое кольцо остаётся на трубке: при повторной сборке его ставят на ту же трубку, новую трубку собирают с новым кольцом.
- Размер под ключ, мм
Размер шестигранника под гаечный ключ. Два числа через дробь, например 11/12, — два шестигранника: на корпусе и на накидной гайке.
- Диаметр трубки, ⌀ мм
Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.
Когда берут именно этот
Прямое присоединение трубки ⌀6 к гнезду с трубной конической резьбой R1/8. Серия LL, до 100 бар.
Фитинги по DIN 2353 (ISO 8434-1): трубка зажимается врезным кольцом под накидной гайкой. Для большинства представленных фитингов под трубку ⌀6 серия LL рассчитана на 100 бар, серия L — на 315 бар; точное давление указано в строке изделия; корпус и гайка у серии L крупнее, поэтому ключ 14 мм вместо 12. Прямой фитинг — когда трубка продолжает ось резьбы, угловой 90° — когда её нужно сразу увести вбок.
Соседние исполнения
| Чертёж | Артикул | Исполнение | Когда подходит |
|---|---|---|---|
  | 31-1019-003 | прямой, M10×1 | Прямое присоединение трубки ⌀6 к гнезду с метрической конической резьбой M10×1. Серия LL, до 100 бар. |
  | 31-1026-002 | угловой 90°, M10×1, LL | Угловой 90° под метрическую коническую резьбу M10×1: трубка уходит вбок сразу у гнезда. Серия LL, до 100 бар. |
  | 31-1026-004 | угловой 90°, M10×1, L | Тот же угловой фитинг под M10×1 в серии L: рабочее давление 315 бар вместо 100. Корпус и гайка крупнее — ключ 14 мм вместо 12. |
  | 31-1028-002 | угловой 90°, R1/8, LL | Угловой 90° под трубную коническую резьбу R1/8. Серия LL, до 100 бар. |
  | 31-1028-006 | угловой 90°, R1/8, L | Угловой 90° под R1/8 в серии L: 315 бар, ключ 14 мм. |
