Чертёж 31-1018-002
Прямой ввёртный фитинг, R1/8
Прямой ввёртный фитинг, серия 30-X018 (BSPT)
Артикул31-1018-002
Размерымм, справочные
Machinery's · machinerys.ru04.09.2026
| ОбозначениеОбозн. | Что это | ЗначениеЗнач. |
|---|---|---|
| T | резьба ввёртной части | R1/8 |
| L3 | длина резьбы, мм | 8 |
| ØD1 | диаметр трубки, мм | 6 |
| S1 | ключ корпуса, мм | 11 |
| S2 | ключ гайки, мм | 12 |

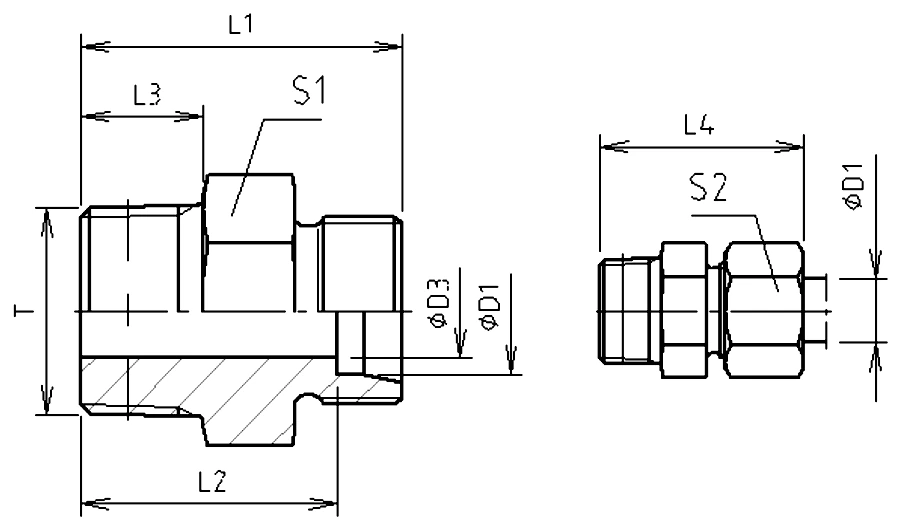

Обозначения на чертеже относятся ко всей серии; значения для этого артикула — в таблице размеров.
