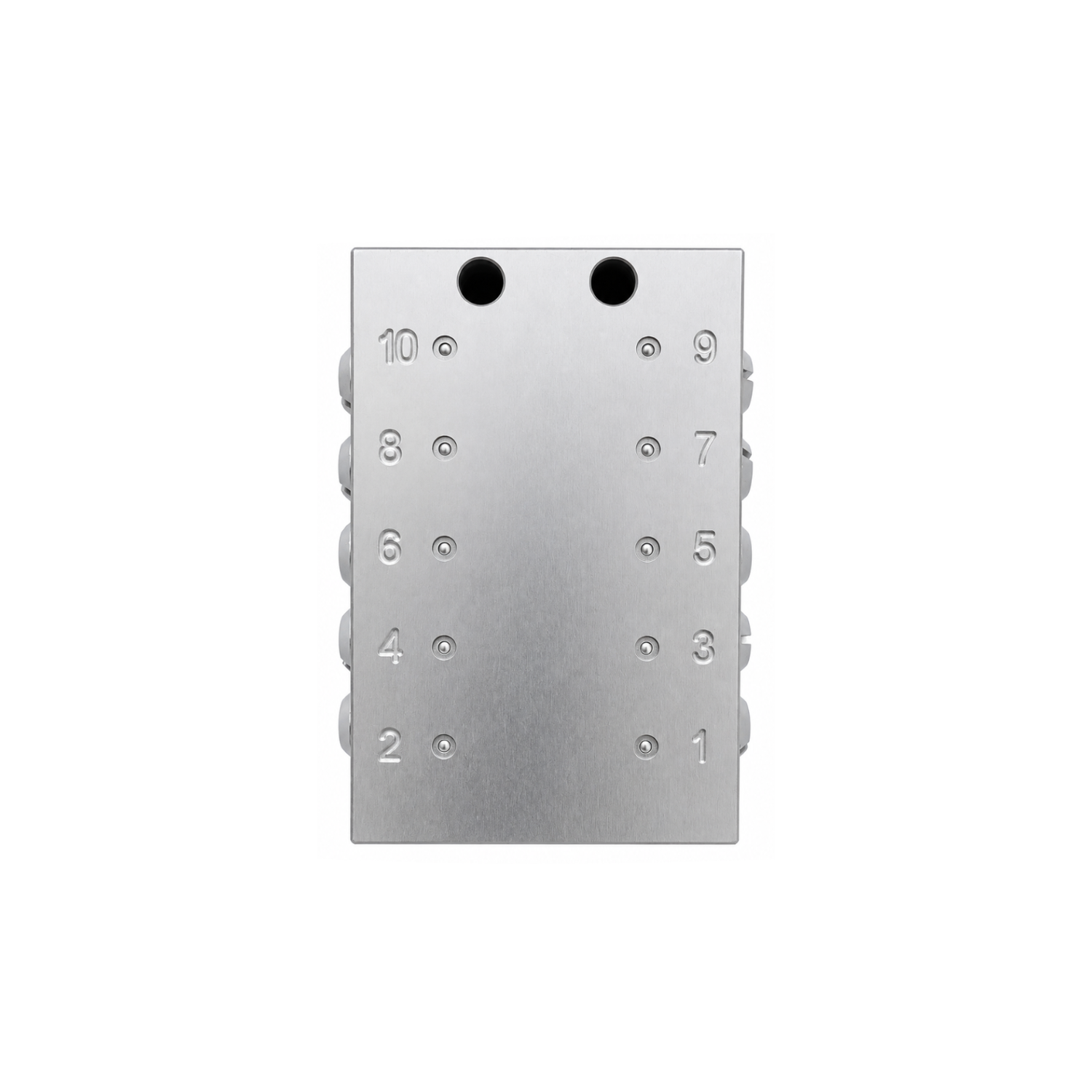

Прогрессивный распределитель на 10 выходов

Распределитель, в котором поршни срабатывают строго по очереди: каждый выталкивает дозу в свой выход и только после этого открывает путь смазке к следующему поршню. Блокировка точки или линии останавливает связанный прогрессивный контур. При продолжающейся подаче насоса давление растёт. Предохранительный клапан ограничивает давление, а датчик циклов с настроенным контроллером позволяет обнаружить остановку распределителя.

Один полный проход: каждый выход распределителя отдал по одной дозе. Цикл не привязан ко времени. Пока насос работает, циклы идут один за другим; насос остановился — остановился и распределитель. Сколько циклов пройдёт за минуту, зависит от подачи насосного элемента.

Объём смазки, который один выход отдаёт за один цикл. У блочных распределителей PFBS доза фиксирована конструкцией: 0,2 см³ на каждый выход при любом числе выходов. Сколько смазки точка получит за минуту или за час, зависит от подачи насоса и от того, сколько времени он работает.

Пример. Насосный элемент IBX-3E подаёт 3,3 см³ в минуту и питает распределитель на 6 выходов. За цикл распределитель выдаёт 6 × 0,2 = 1,2 см³. За минуту работы насоса проходит 3,3 ÷ 1,2 = 2,75 цикла, и каждая точка получает 0,2 × 2,75 = 0,55 см³. Если контроллер включает насос на 5 минут в час, каждая точка получает 0,55 × 5 = 2,75 см³ в час. Это теоретический расчёт: он не учитывает сжатие смазки и расширение шлангов в длинных линиях.

Если точек меньше, чем выходов, лишние выходы объединяют с соседними. У блочного PFBS выход закрывают заглушкой: его доза уходит в следующий выход, и тот отдаёт двойную дозу; выходы 1 и 2 объединяются снятием средней уплотнительной пробки — на корпусе между ними метка «→X←». У модульных PFM и PFMS выход глушат только вместе со снятием средней пробки: если заглушить выход, не сняв её, распределитель не будет работать. Производитель предупреждает, что объединение меняет подачу распределителя и может остановить систему, и советует согласовать изменение числа выходов заранее.

M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.

Серии прогрессивных распределителей производителя. PFBS — блочный: корпус изготовлен из цельного металлического блока, 0,2 см³ на выход, до 350 бар; присоединения подбирают по конкретному исполнению блока. PFM и PFMS — модульные: собираются из дозирующих секций, рассчитаны на 250 бар; PFMS меньше по размерам. Заглушки и фитинги для этих серий разные — совместимость указана в таблицах.
