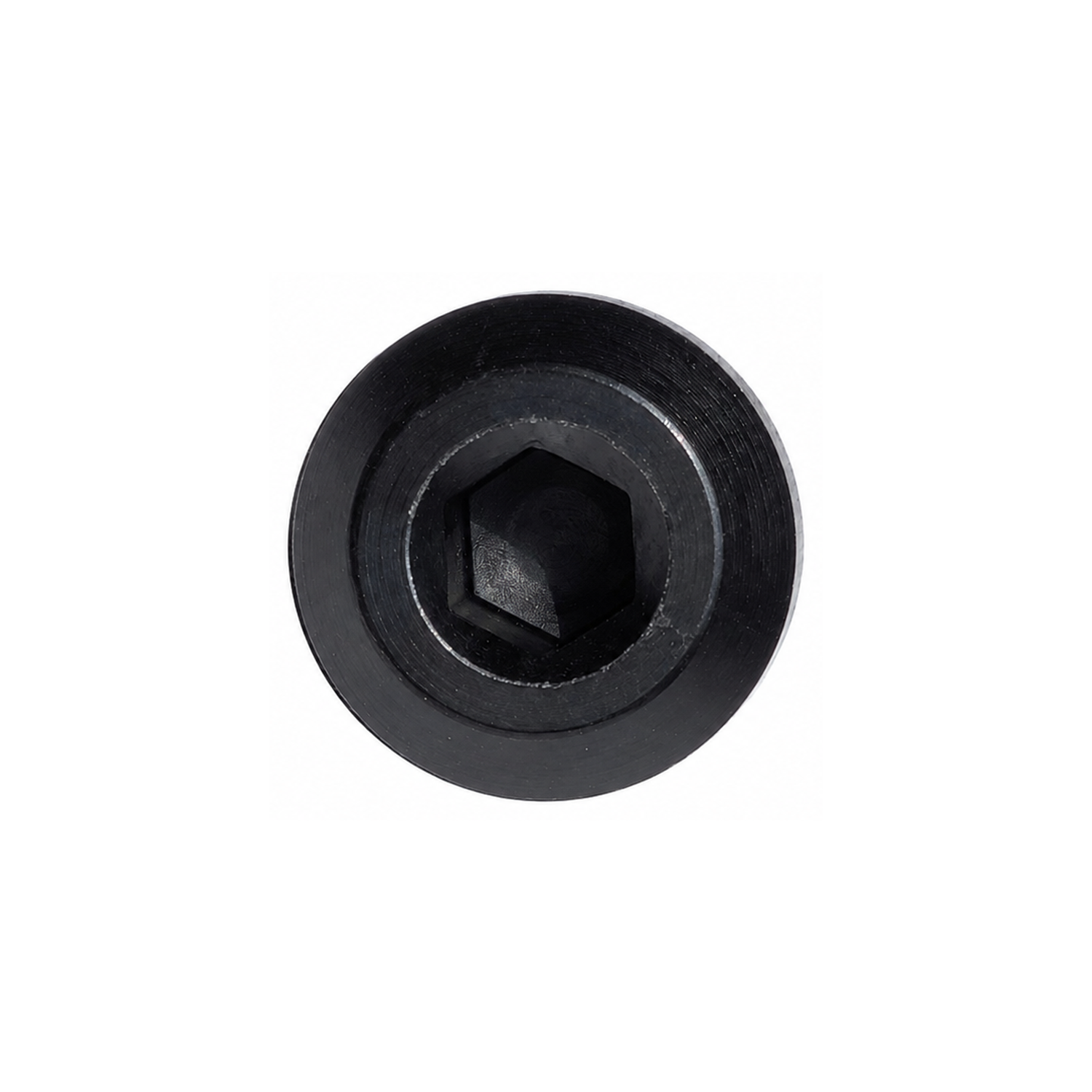

Заглушка выхода распределителя для PFBS
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Для распределителей | PFBS |
|---|---|
| Резьба | M10×1 |
| Уплотнение | — |
| Ключ, мм | — |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Объединение и заглушка выходов
Если точек меньше, чем выходов, лишние выходы объединяют с соседними. У блочного PFBS выход закрывают заглушкой: его доза уходит в следующий выход, и тот отдаёт двойную дозу; выходы 1 и 2 объединяются снятием средней уплотнительной пробки — на корпусе между ними метка «→X←». У модульных PFM и PFMS выход глушат только вместе со снятием средней пробки: если заглушить выход, не сняв её, распределитель не будет работать. Производитель предупреждает, что объединение меняет подачу распределителя и может остановить систему, и советует согласовать изменение числа выходов заранее.
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- PFBS, PFM, PFMS
Серии прогрессивных распределителей производителя. PFBS — блочный: корпус изготовлен из цельного металлического блока, 0,2 см³ на выход, до 350 бар; присоединения подбирают по конкретному исполнению блока. PFM и PFMS — модульные: собираются из дозирующих секций, рассчитаны на 250 бар; PFMS меньше по размерам. Заглушки и фитинги для этих серий разные — совместимость указана в таблицах.
Когда берут именно этот
Заглушка выхода блочного распределителя PFBS. Доза заглушённого выхода уходит в следующий выход. С распределителями PFM и PFMS не взаимозаменяема.
Закрывают выход, к которому не идёт трубка. У блочных PFBS доза заглушённого выхода уходит в следующий выход. У модульных PFM и PFMS выход глушат только вместе со снятием средней уплотнительной пробки: по руководству производителя, без этого распределитель не работает. Заглушки разных серий не взаимозаменяемы. Любое объединение выходов меняет подачу распределителя, поэтому производитель советует согласовать его заранее.
Соседние исполнения
| Чертёж | Артикул | Исполнение | Когда подходит |
|---|---|---|---|

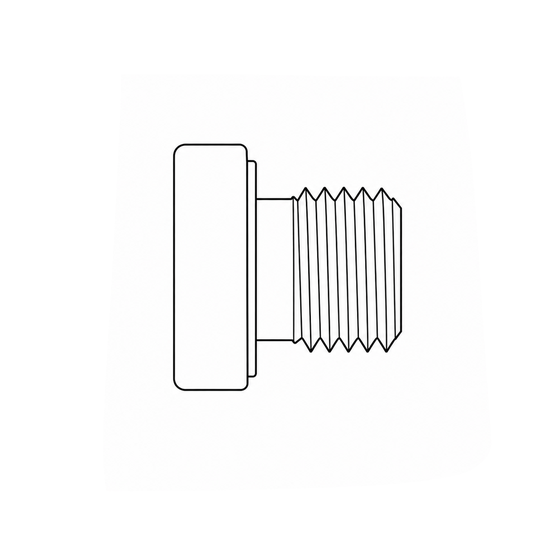

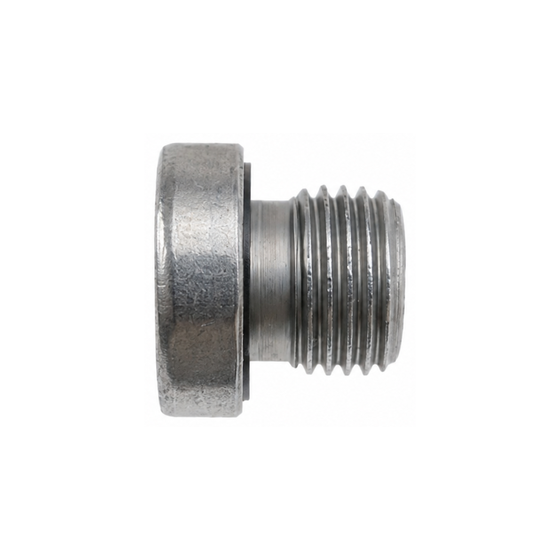

  | 31-1042-002 | для PFM и PFMS, уплотнение ED | Заглушка с уплотнением ED для модульных распределителей PFM и PFMS. Выход глушат вместе со снятием средней уплотнительной пробки — иначе распределитель не работает. |
