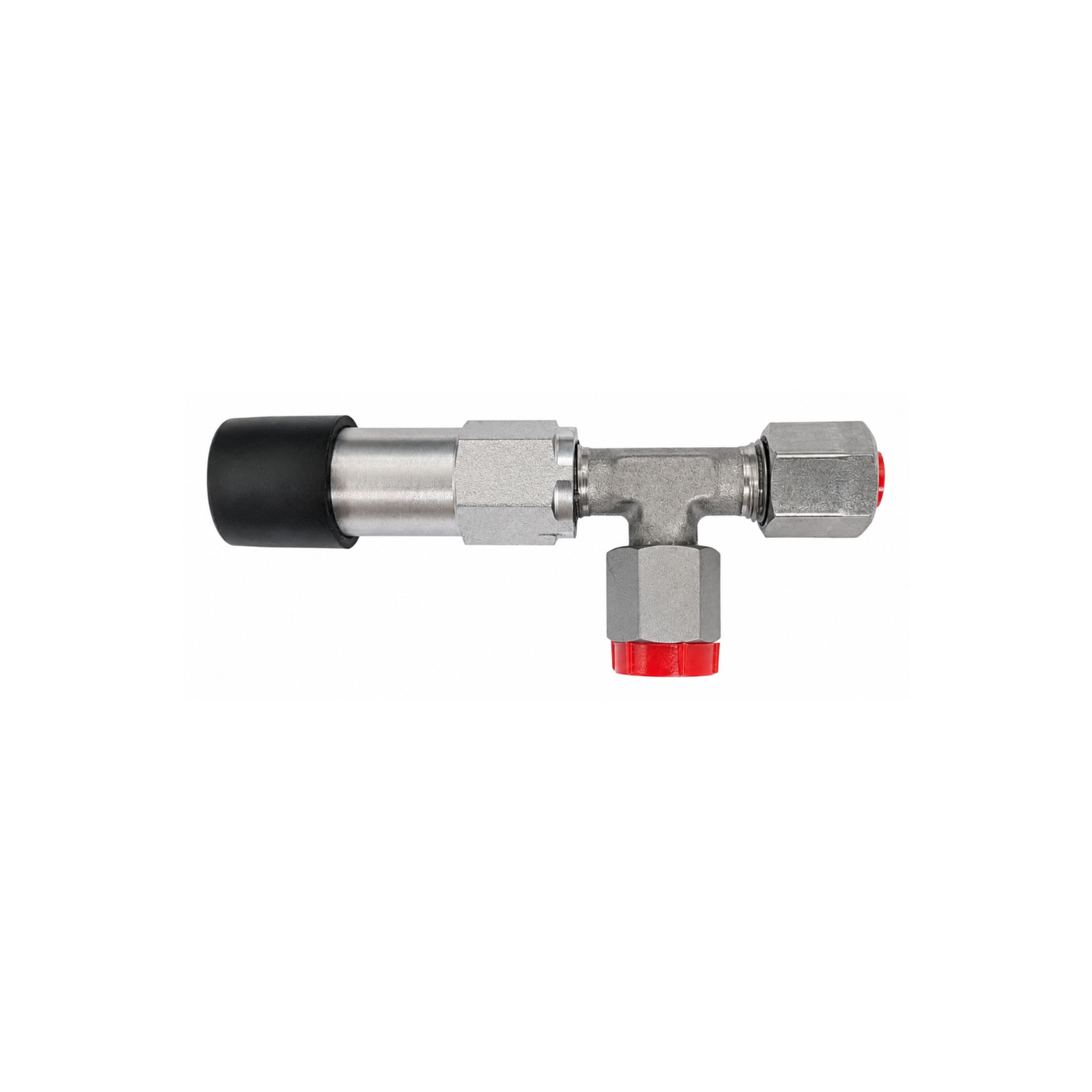

Предохранительный клапан, выход ⌀6
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Обозначение производителя | SV-35-06 |
|---|---|
| Давление сброса, бар | уточняется |
| Выход под трубку, ⌀ мм | 6 |
| Крепление с фитингом | G1/4 |
| Крепление без фитинга | M14×1,5 |
| Порт сброса | G1/8 |
Давление сброса и точное исполнение клапана уточняются перед заказом. Выход — под трубку ⌀6 мм.
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Давление сброса, бар
Давление, при котором предохранительный клапан открывается и выпускает смазку через порт сброса. У клапана SV-35-06 —, столько же, сколько предельное рабочее давление насосного элемента IBX-3E.
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- Диаметр трубки, ⌀ мм
Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.
Когда берут именно этот
Для контура с трубкой ⌀6 от насосного элемента. Под трубки ⌀8 и ⌀10 производитель выпускает SV-35-08 и SV-35-10 в исполнениях с давлением открытия 350 бар; номинал этого артикула уточняется.
Ставится прямо на выход насосного элемента и защищает систему от превышения давления: при достижении давления настройки открывается и выпускает смазку через порт сброса. Смазка из порта сброса — признак засора: производитель требует проверить систему сразу, иначе пострадают и система, и смазываемый узел.
