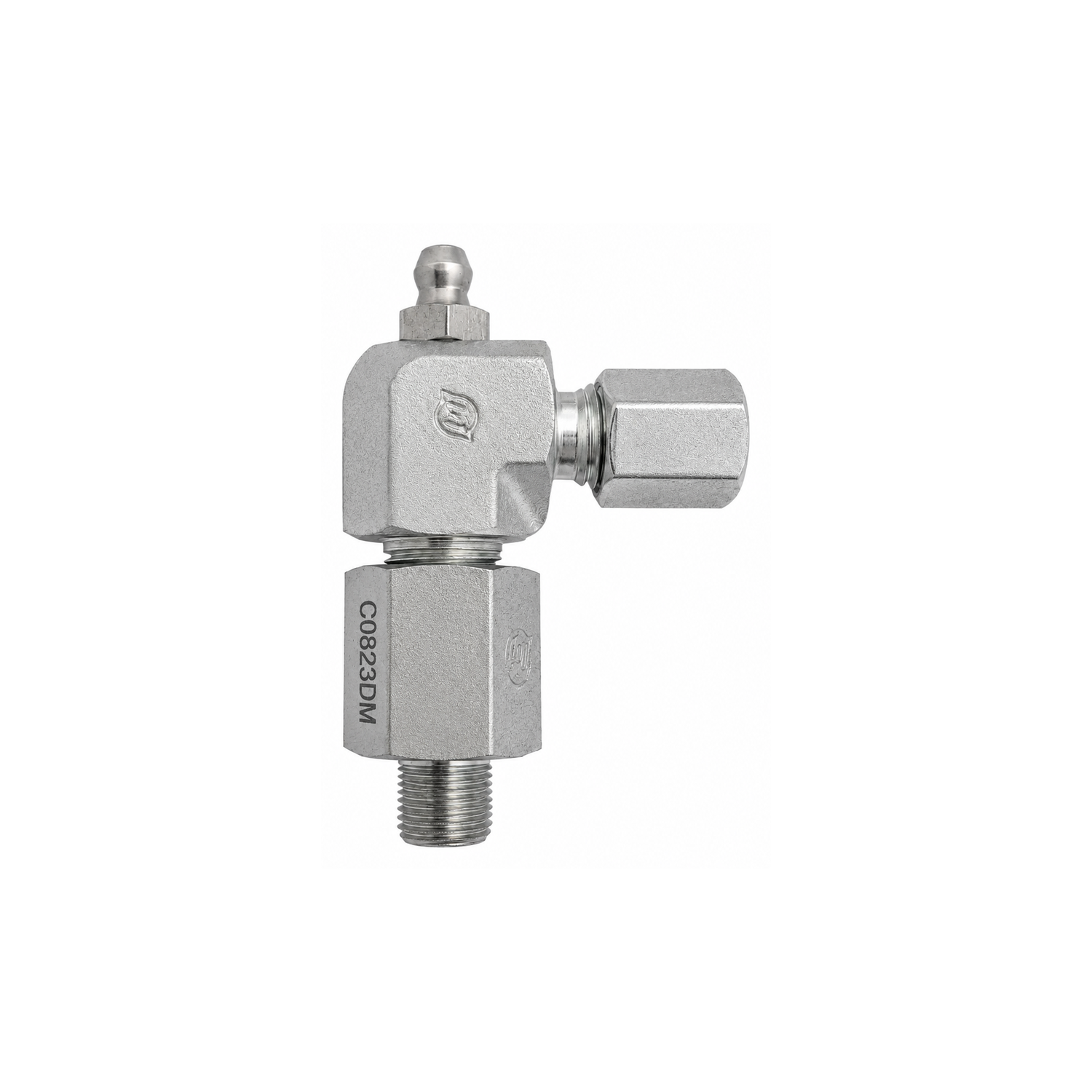

Угловой фитинг с пресс-маслёнкой, вход PFBS и SSV
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Резьба | R1/8 |
|---|---|
| Трубка, ⌀ мм | 6 |
| Для распределителей | PFBS, SSV |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- Диаметр трубки, ⌀ мм
Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.
- Пресс-маслёнка
Штуцер с шариковым обратным клапаном под наконечник ручного шприца (DIN 71412). Через неё смазку подают вручную.
- PFBS, PFM, PFMS
Серии прогрессивных распределителей производителя. PFBS — блочный: корпус изготовлен из цельного металлического блока, 0,2 см³ на выход, до 350 бар; присоединения подбирают по конкретному исполнению блока. PFM и PFMS — модульные: собираются из дозирующих секций, рассчитаны на 250 бар; PFMS меньше по размерам. Заглушки и фитинги для этих серий разные — совместимость указана в таблицах.
Когда берут именно этот
Угловой фитинг с пресс-маслёнкой под резьбу R1/8 и трубку ⌀6: линию заполняют и прокачивают ручным шприцем при пусконаладке и после ремонта, не отсоединяя трубку.
Угловой фитинг со встроенной пресс-маслёнкой: через него линию заполняют и прокачивают смазкой ручным шприцем, не отсоединяя трубку.
