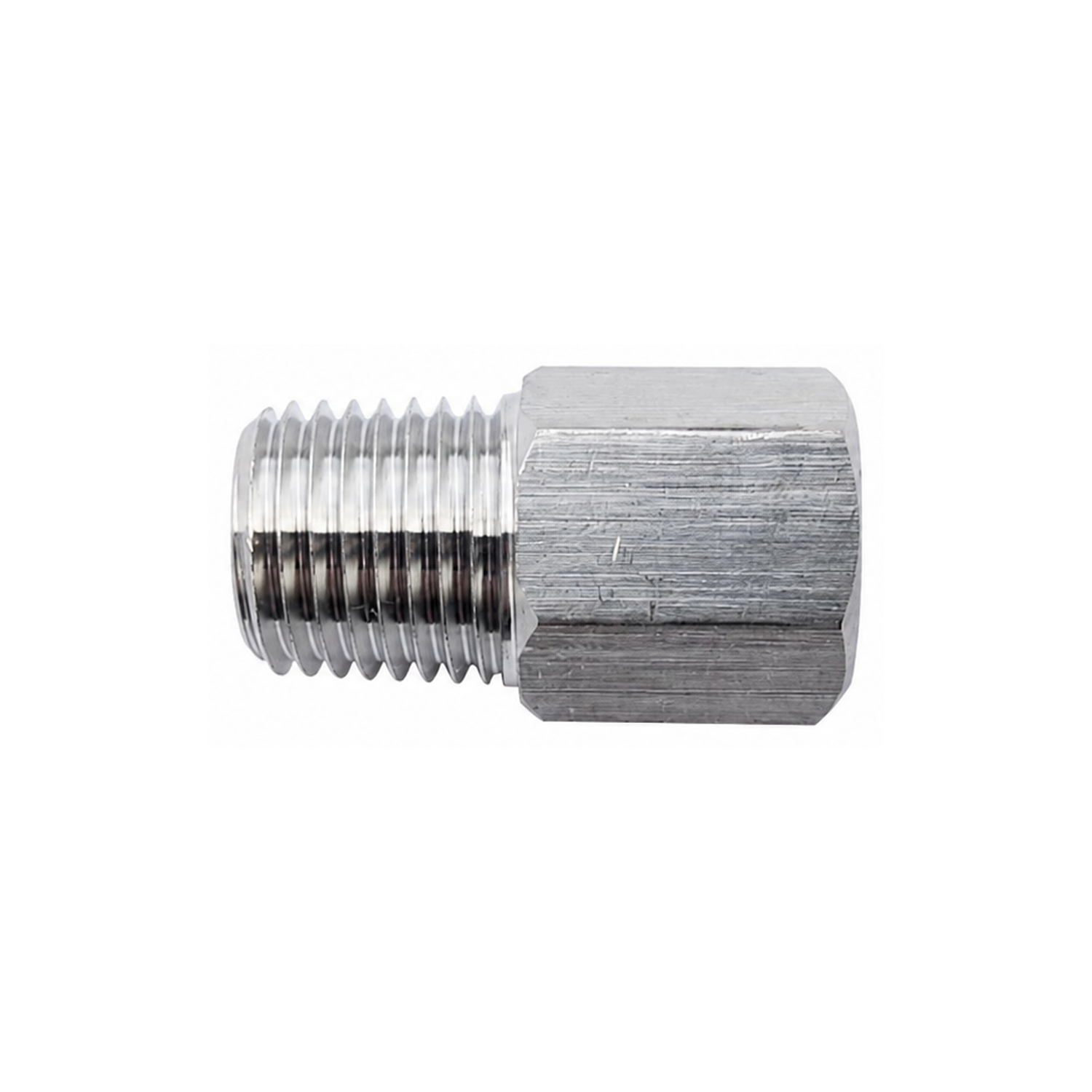

Переходник резьбовой, нержавеющая сталь 304
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Назначение | переходник |
|---|---|
| Наружная резьба | R1/4 |
| Внутренняя резьба | R1/8 |
| Длина, мм | — |
| Материал | сталь 304 |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- Наружная и внутренняя резьба
Наружная резьба нарезана на поверхности детали и вворачивается в гнездо. Внутренняя нарезана в гнезде, в неё вворачивают другую деталь.
Когда берут именно этот
Переходник с R1/4 на R1/8 из нержавеющей стали 304: для точек, где влага, реагенты или мойка под давлением.
Ставятся между точкой смазки и фитингом. Удлинитель выносит утопленную точку туда, где до неё можно добраться; переходник согласует разные резьбы. Латунь — для обычных условий, нержавеющая сталь 304 — при влаге, реагентах и мойке под давлением.
Соседние исполнения
| Чертёж | Артикул | Исполнение | Когда подходит |
|---|---|---|---|

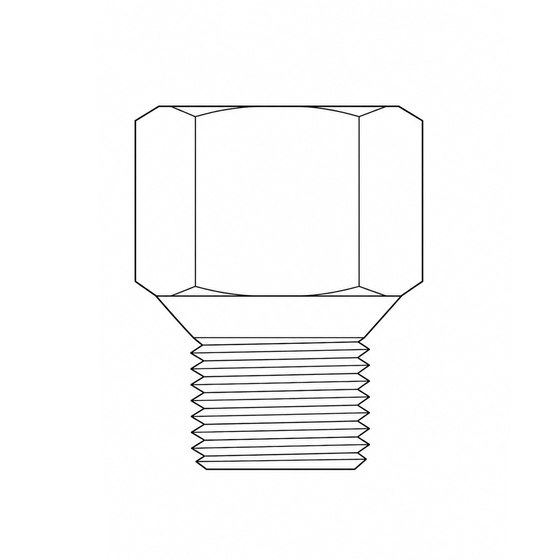

  | 37-2001-005 | латунь, 20 мм | Удлинитель на 20 мм: выносит неглубоко утопленную точку смазки. |

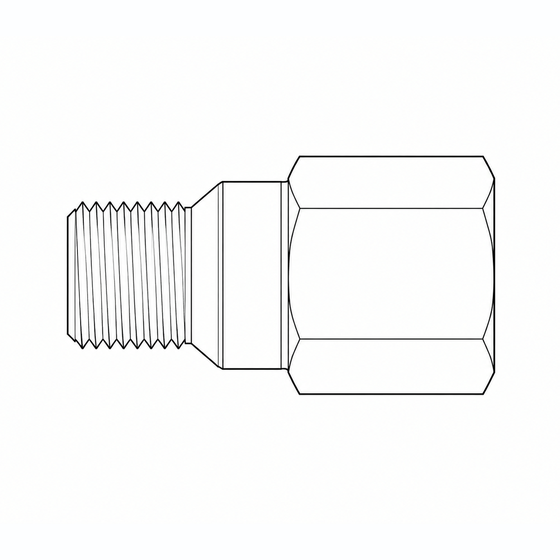

  | 37-2001-008 | латунь, 25 мм | Удлинитель на 25 мм: промежуточная длина между 20 и 40 мм. |

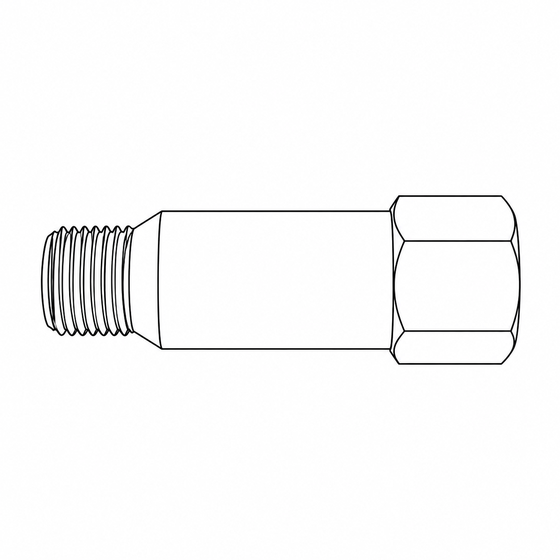

  | 37-2001-007 | латунь, 40 мм | Удлинитель на 40 мм — для глубоко утопленных точек: маслёнка или фитинг выносятся туда, где до них можно добраться шприцем и ключом. |

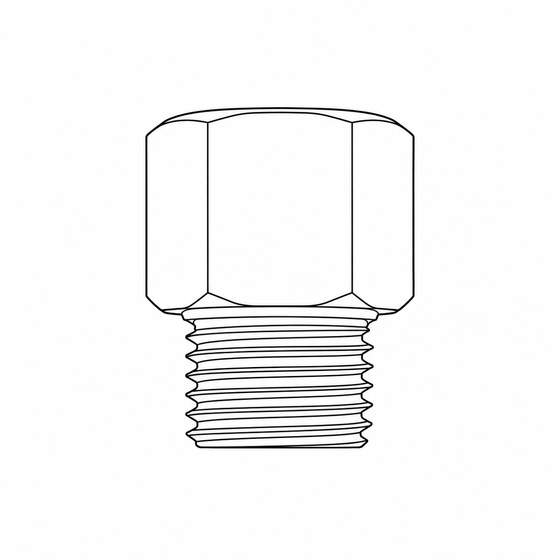

  | 37-2001-009 | исполнение уточняется | Позиция есть в ассортименте, но в прайсе и каталогах производителя не найдена. Параметры уточняются у поставщика. |
