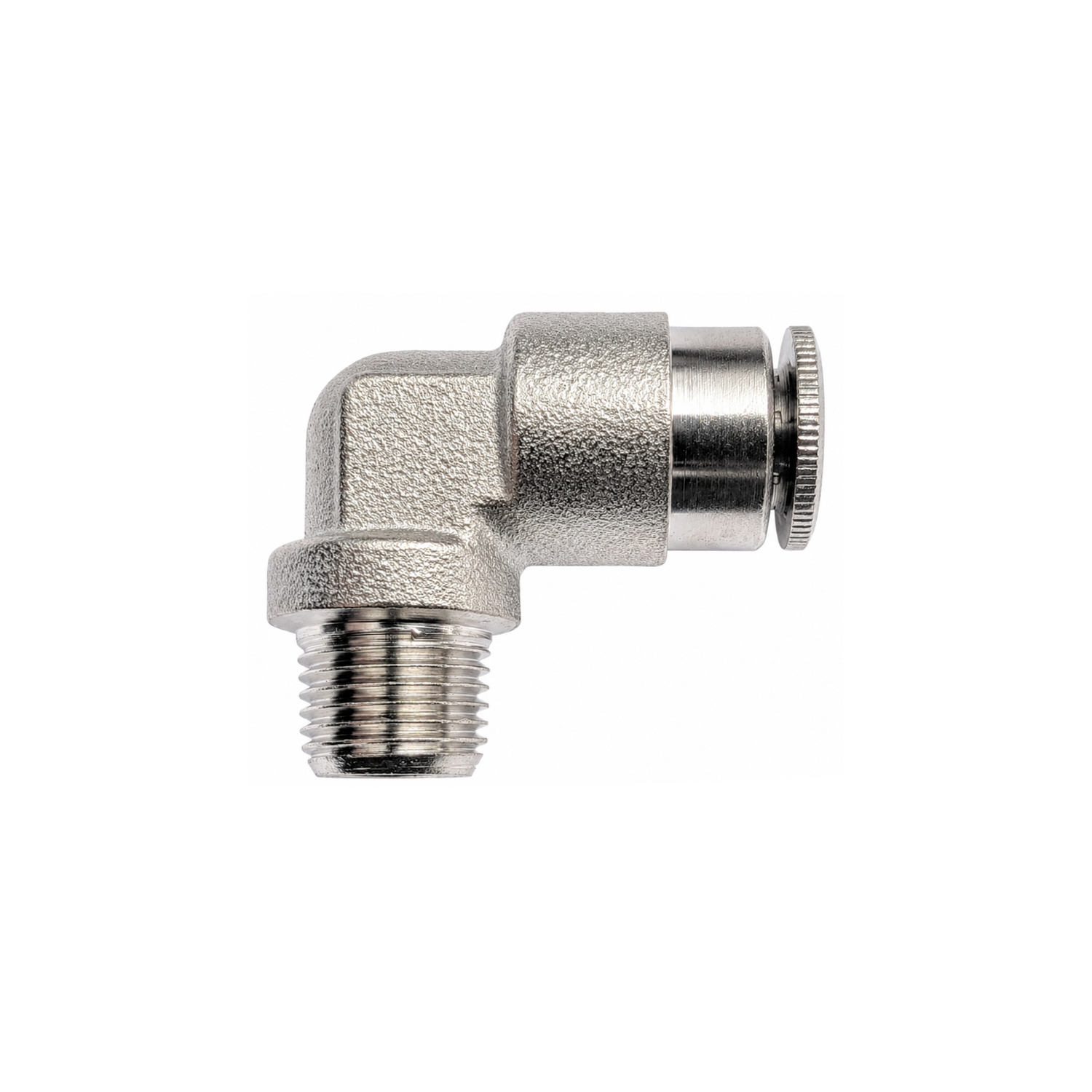

Быстросъёмный угловой фитинг 90°, R1/8
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Резьба | R1/8 |
|---|---|
| Трубка, ⌀ мм | 6 |
| Рабочее давление, бар | 150 |
| Ключ, мм | 10 |
| Длина резьбовой части, мм | 7,5 |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Рабочее давление, бар
Наибольшее давление, при котором изделие работает длительно. 1 бар = 0,1 МПа ≈ 1,02 кгс/см². Трубки, шланги и фитинги подбирают с рабочим давлением не ниже того, которое может возникнуть в их линии.
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
- Push-in
Быстросъёмное присоединение: трубку вставляют в цангу фитинга до упора, без кольца и ключа. У фитингов push-in этого раздела рабочее давление 150 бар.
- Размер под ключ, мм
Размер шестигранника под гаечный ключ. Два числа через дробь, например 11/12, — два шестигранника: на корпусе и на накидной гайке.
- Диаметр трубки, ⌀ мм
Наружный диаметр трубки, под который рассчитаны фитинг, врезное кольцо или цанга. У шлангов в таблице указаны оба диаметра — наружный и внутренний.
Когда берут именно этот
Угловой push-in под R1/8, до 150 бар.
Трубку вставляют в цангу до упора, без кольца и без ключа. Рабочее давление 150 бар: выше, чем у врезного кольца серии LL (100 бар), и ниже серии L (315 бар). Фитинги этой группы — без обратного клапана; push-in с обратным клапаном — в группе «Обратные фитинги».
Соседние исполнения
| Чертёж | Артикул | Исполнение | Когда подходит |
|---|---|---|---|
  | 32-4001-006 | прямой, M6×1 | Прямой push-in под метрическую коническую резьбу M6×1. Трубка ⌀6 вставляется без ключа, до 150 бар. |
  | 32-4001-007 | прямой, R1/8 | Прямой push-in под трубную резьбу R1/8, до 150 бар. |
  | 32-4004-010 | угловой 90°, M6×1 | Угловой push-in под M6×1: трубка уходит вбок сразу у гнезда, до 150 бар. |
