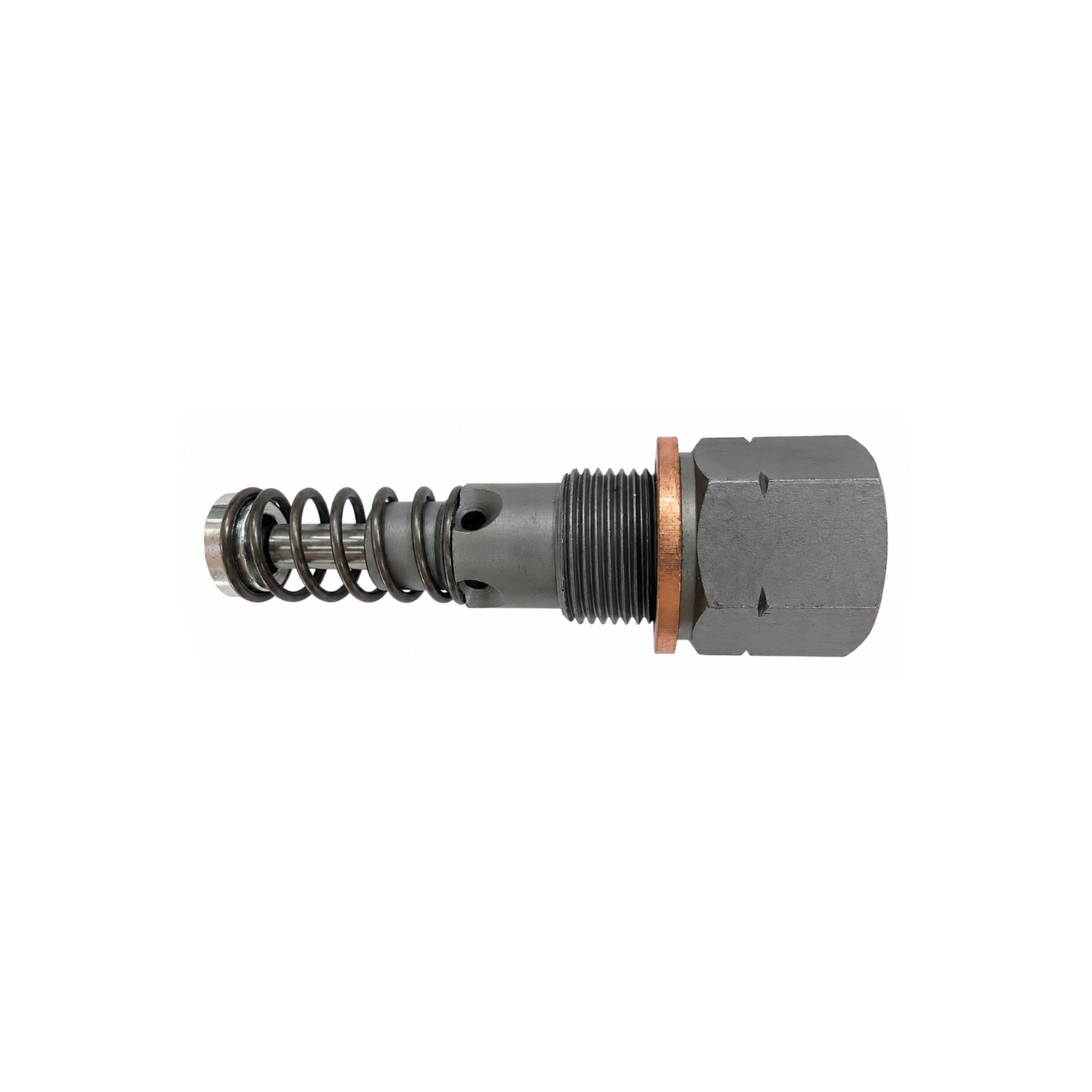

Насосный элемент, подача 3,3 см³/мин
Выберите ракурс. Нажмите на фото, чтобы увеличить. Повторное нажатие — свернуть.
Внешний вид изделия может незначительно отличаться от фотографии в зависимости от партии поставки.
Оплата только по счёту
Цены указаны с НДС.
Укажите количество в спецификации или отправьте запрос по этому изделию. Наличие, цену и срок поставки подтвердим в предложении.
Возможна отгрузка от 1 рабочего дня при наличии товара на складе. Точный срок подтверждаем при согласовании заказа.
Характеристики
| Обозначение производителя | IBX-3E |
|---|---|
| Подача, см³/мин | 3,3 |
| Рабочее давление, бар | 350 |
| Резьба крепления | M20×1,5 |
| Резьба выхода | G1/4 |
По документации производителя. Прочерк — параметр не указан.
Инженерная справка по изделию
- Подача насосного элемента, см³/мин
Объём смазки, который элемент выдаёт за минуту работы насоса. Насос работает не постоянно: время работы и паузы задаёт контроллер станции. Суточный расход равен подаче, умноженной на суммарное время работы насоса за сутки.
- Рабочее давление, бар
Наибольшее давление, при котором изделие работает длительно. 1 бар = 0,1 МПа ≈ 1,02 кгс/см². Трубки, шланги и фитинги подбирают с рабочим давлением не ниже того, которое может возникнуть в их линии.
- Резьбы M, R и G
M10×1 — метрическая резьба: наружный диаметр 10 мм, шаг 1 мм. «M10×1 коническая» — метрическая коническая резьба: как и трубная коническая, она уплотняется самой резьбой при затяжке. R1/8 — трубная коническая по ISO 7-1. G1/8 — трубная цилиндрическая по ISO 228-1: сама резьба не уплотняет, герметичность даёт уплотнение под буртом. У R1/8 и G1/8 одинаковые диаметр и шаг, но уплотняются они по-разному, поэтому одну вместо другой без проверки уплотнения не ставят.
Когда берут именно этот
Нерегулируемый элемент: подача постоянная, 3,3 см³/мин. Если нужна другая подача, у производителя есть IBX-4E на 6,0 см³/мин с теми же резьбами и регулируемый IBX-4A на 1,3–6,2 см³/мин.
Плунжерный элемент в насосной станции: подаёт смазку в свой контур. На одну станцию ставится до шести элементов, каждый питает независимый контур. Подача указана за минуту работы насоса; время работы и паузы задаёт контроллер станции.
