Прогрессивные системы · 32-4001-006 · Чертёж
Системы смазки · чертёж

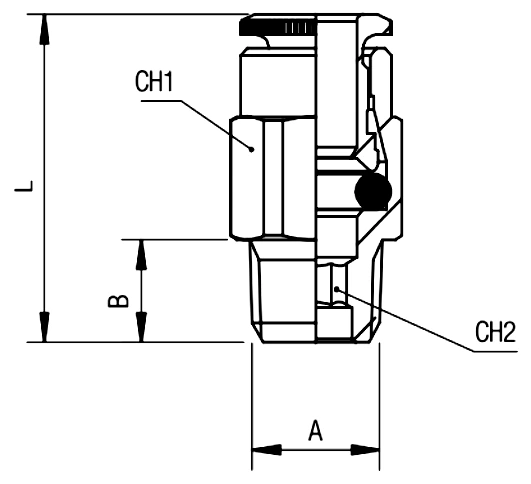

Чертёж 32-4001-006
Быстросъёмный прямой фитинг, M6×1
Быстросъёмный прямой фитинг, серия 32-4001
Артикул32-4001-006
Размерымм, справочные
Machinery's · machinerys.ru04.09.2026
| ОбозначениеОбозн. | Что это | ЗначениеЗнач. |
|---|---|---|
| A | резьба | M6×1 коническая |
| B | длина резьбы, мм | 6 |
| CH1 | ключ, мм | 12 |
| ⌀ | диаметр трубки, мм | 6 |
Обозначения на чертеже относятся ко всей серии; значения для этого артикула — в таблице размеров.
