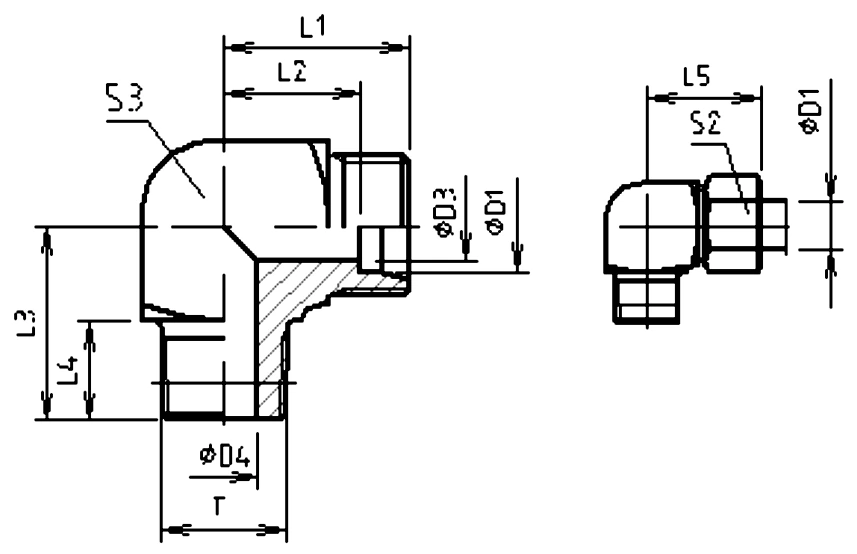

Чертёж 31-1028-002
Угловой ввёртный фитинг 90°, R1/8, серия LL
Угловой ввёртный фитинг 90°, серия 30-X028 (BSPT)
Артикул31-1028-002
Размерымм, справочные
Machinery's · machinerys.ru04.09.2026
| ОбозначениеОбозн. | Что это | ЗначениеЗнач. |
|---|---|---|
| T | резьба ввёртной части | R1/8 |
| L3 | от оси отвода до торца резьбы, мм | 17 |
| L4 | длина резьбы, мм | 9,5 |
| ØD1 | диаметр трубки, мм | 6 |
| S2 | ключ гайки, мм | 12 |
Обозначения на чертеже относятся ко всей серии; значения для этого артикула — в таблице размеров.
