Чертёж 31-1019-003
Прямой ввёртный фитинг, M10×1
Прямой ввёртный фитинг, серия 30-X019 (метрическая коническая)
Артикул31-1019-003
Размерымм, справочные
Machinery's · machinerys.ru04.09.2026
| ОбозначениеОбозн. | Что это | ЗначениеЗнач. |
|---|---|---|
| T | резьба ввёртной части | M10×1 коническая |
| L3 | длина резьбы, мм | 8 |
| ØD1 | диаметр трубки, мм | 6 |
| S1 | ключ корпуса, мм | 11 |
| S2 | ключ гайки, мм | 12 |

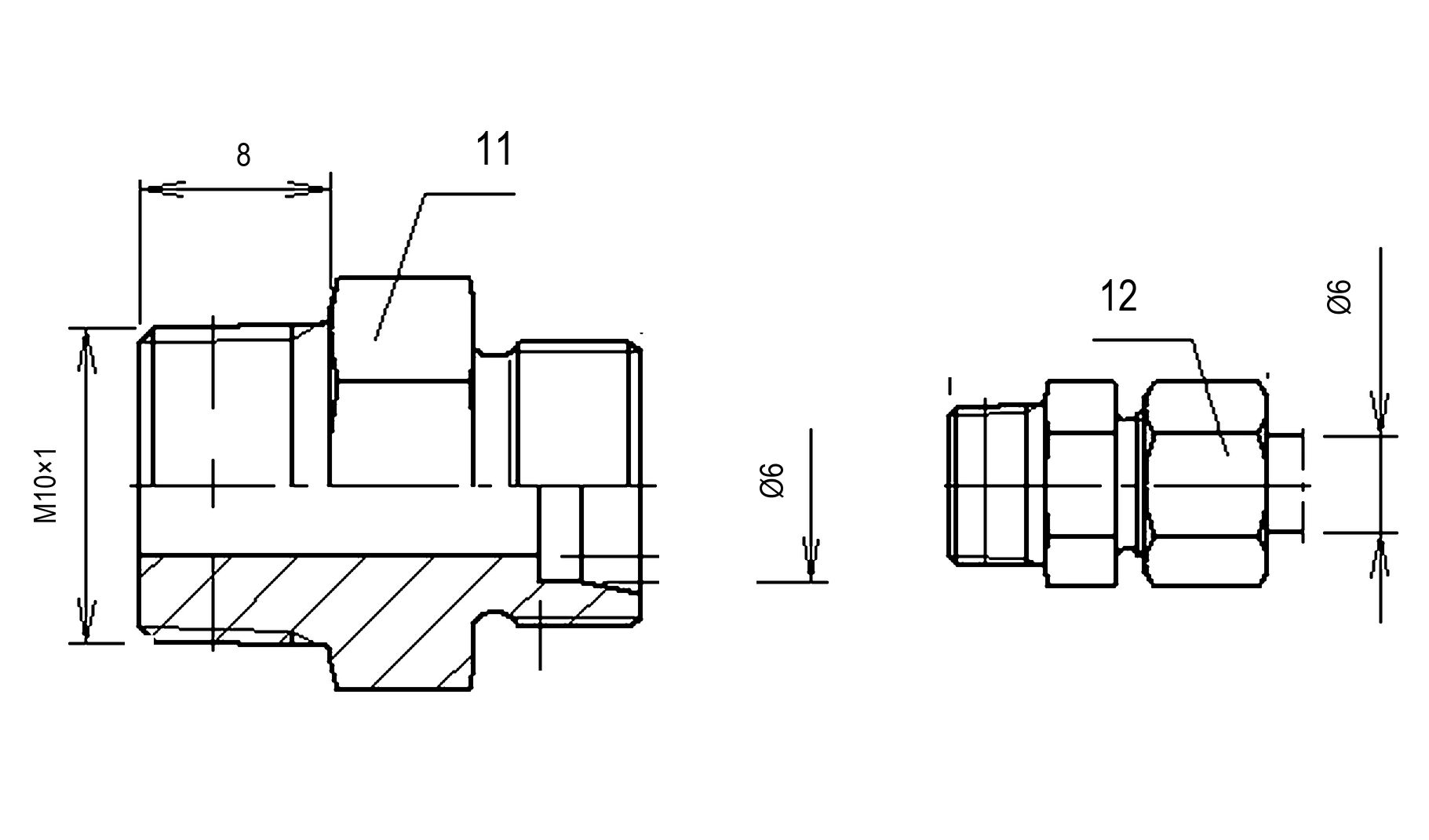

Размеры проставлены на чертеже для артикула 31-1019-003. Показаны только те, для которых производитель приводит числовое значение: размеры без значений с чертежа сняты, придумывать их мы не будем.
